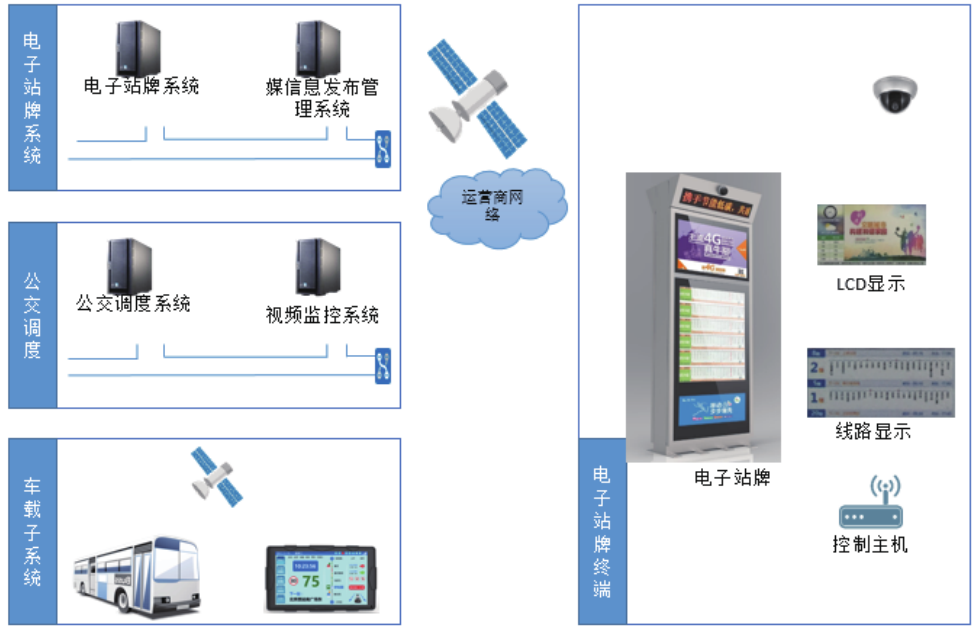

▍系統組成

電子站牌系統作為智能調度系統功能的擴展，主要由數據中心子系統和站點子系統組成。如下：

1.數據中心子系統

提供與電子站牌服務相關的計算、網絡、存儲等關鍵設備，以及業務軟件。

2.站點子系統

在公交站點建設電子站牌終端，包含視頻監控、多媒體信息發布、通風散熱、電源及控制等模塊，可提供更加完善、便捷的站點管理與人際交互功能。

▍工作流程

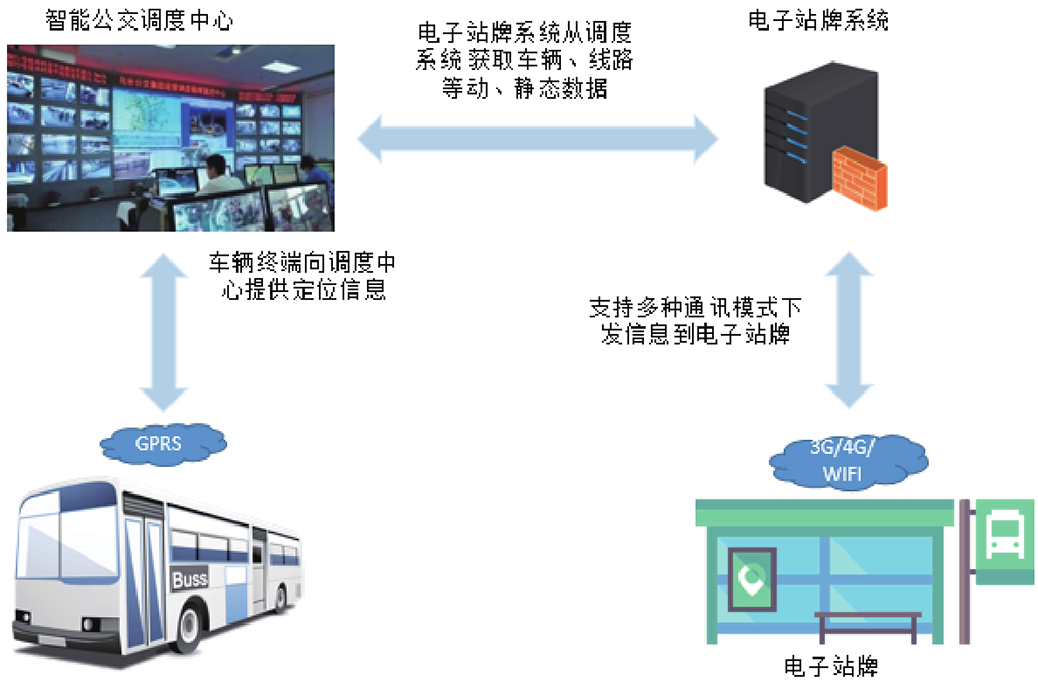

電子站牌一般建立在公交沿線站點處，用文字、多媒體等方式展示公交線路走向、停靠站和車輛離站預報等信息。系統的工作流程如下圖所示：

安裝公交車上的智能車載主機將車輛位置、運行等信息實時發送至智能調度服務器，調度服務器做數據處理后交給電子站牌服務器進行業務邏輯分析，計算出該車輛即將到達某個沿途站點的信息，最后系統將該信息通過無線網絡發送到相應電子站牌并顯示出來。乘客便可以利用該信息有效的進行車輛選乘，提升出行品質。

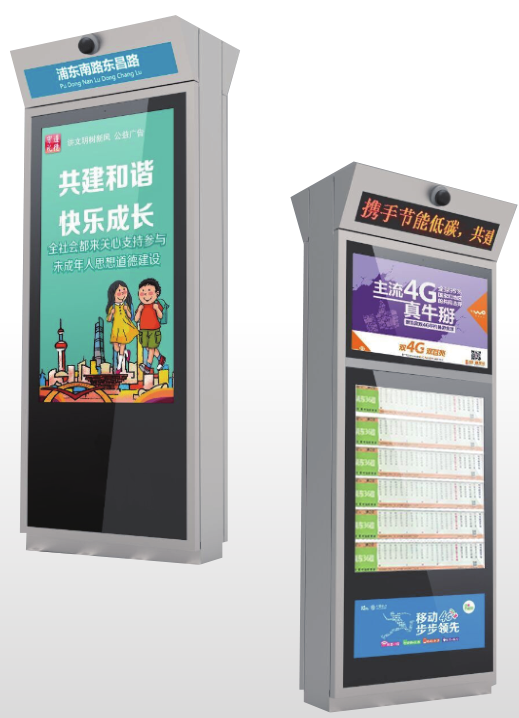

▍硬件終端

	詳細參數
	液晶面板	類型：LCD 顯示分辨率：1920×1080（16:9） 亮度：2000cd/m2 對比度：3000:1 可視角：水平178°/垂直178° 壽命（小時）：50000
	外觀	防護等級：IP55 安裝方式：落地
	播放器	DDR：2G NAND：8G USB：2 WIFI/藍牙/LAN/串口：支持 電源輸入：9~18V
	電源	收入電壓：AC220/110V±10% 50/60HZ 漏電保護：支持 防雷等級：二級 定時開關：支持多種方式設置
	使用環境	全戶外 環境溫度：-20°~50° 環境濕度：5%~98%
